CASO DE ÉXITO
EFICIENCIA Y
Sostenibilidad
compactos convencionales. Se pue-
den ocultar en el falso techo del lo-
cal y conducir su toma/expulsión de
aire a las rejillas exteriores median-
te conductos, gracias a que poseen
una presión estática disponible que
permite vencer la pérdida de carga
generada, incluso, en recorridos lar-
gos. Además, ofrecen la posibilidad
de trabajar independientemente con
varias unidades interiores de dife-
rente tipología: cassette, conductos,
mural, etc. Esta flexibilidad permite
controlar el consumo energético y
aumentar los niveles de confort, gra-
cias a la posibilidad de establecer una
temperatura de consigna, de forma
independiente, en cada sala.
Ejemplo de aplicación:
oficina bancaria
Una oficina bancaria sería un buen
ejemplo para la instalación de un sis-
tema VRF Centrífugo. Se trata de
do estén en espacios libres, nunca
en patios interiores.
Zaragoza
Zaragoza prohíbe la instalación de
máquinas de aire acondicionado en
fachadas, salvo que se presente un
estudio donde se resuelva de forma
favorable el conjunto de toda la cara
del edificio.
¿Cómo hacer frente a la
normativa?
Existen en el mercado una solución
concebida para permitir a los inge-
nieros y proyectistas diseñar insta-
laciones que cumplan con la Orde-
nanza General de Protección del
Medio Ambiente Urbano de Ma-
drid, que es la más estricta en cuan-
to a la limitación de caudal: VRF
Centrífugo Inverter.
Este sistema es la alternativa efi-
ciente a los equipos autónomos
cm de vuelo, la medición a la ven-
tana se realizará mediante la suma
de los tramos que formen el reco-
rrido más corto posible, desde la
rejilla hasta la ventana.
2b
Distinto paramento.
En este
caso se aumenta a 3,5 m.
3
En el caso de instalaciones que re-
quieran un caudal superior a 3.600
m
3
/h, es posible colocar dos sali-
das de aire en una misma facha-
da, siempre y cuando se manten-
gan como mínimo 5 m. de distan-
cia entre ellas.
Excepcionalmente, la distancia en-
tre la rejilla y una ventana se po-
drá reducir a 1 m cuando se trate
de ventanas pertenecientes a espa-
cios comunes interiores de tránsito,
sin permanencia de público (escale-
ras o similares).
Barcelona
Barcelona, en su Ordenanza de Me-
dio Ambiente, en el artículo 26-1,
únicamente, impone como condi-
ción para poder expulsar el aire de
un equipo de climatización a facha-
da, que la velocidad de salida del aire
esté entre 1 y 4 m/s.
Sevilla
En Sevilla se permite instalar equi-
pos en el exterior, siempre y
cuando la potencia sea inferior a
10.000 frigorías/h. Adicionalmen-
te, existen limitaciones en la dis-
tancia que se debe mantener en-
tre la rejilla y las ventanas, u otros
edificios. Sin embargo, es menos
restrictiva que la normativa de
Madrid.
Valencia
Valencia establece que las re-
jillas o equipos deben estar a
una altura superior a 3 m sobre
la acera, pero no limita el cau-
dal ni las distancias a ventanas u
otros edificios. Siempre y cuan-
VRF centrífugo
Patio de operaciones
Despacho de dirección
Cabina de cajero automático
Archivo
Aseos
1
1
2
2
3
3
4
4
5
5
6
6
N

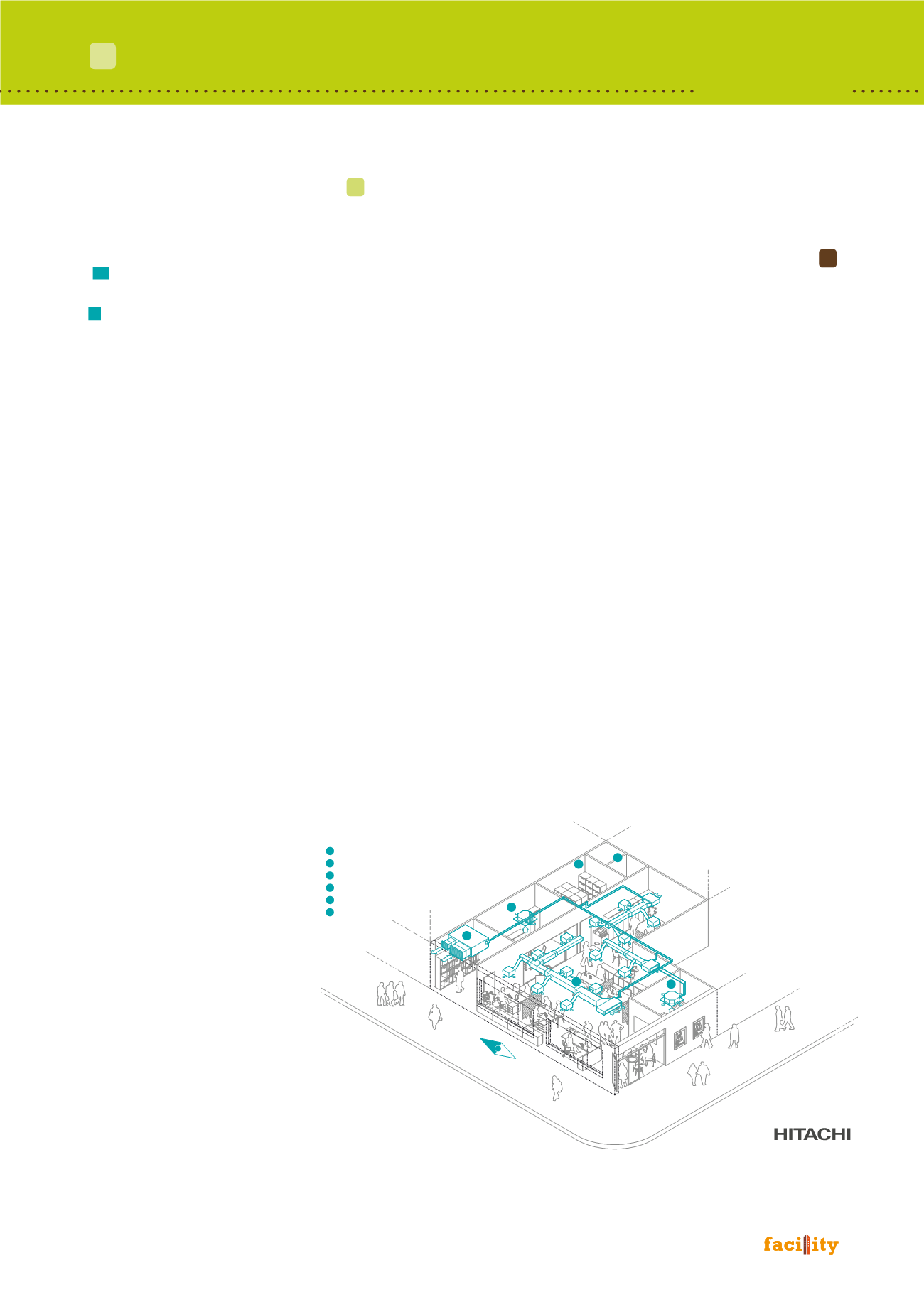

Figura 2. Ejemplo de aplicación en oficina bancaria.
Como valor aproximado, un caudal de 1m
3
/s
equivale, dependiendo del fabricante, a unos 12-
14kW de capacidad frigorífica, potencia suficiente
para climatizar un local de hasta 120 m
2
